リモート操作ポート RS-232C D-Sub9ピン 独自プロトコル※外部リモートコントロール機器のご用意はございません。 ※製作される場合は、同梱マニュアルのリモートコントロールについての ピンアサインメントを参照ください。
動き感知 ON/OFF 感度/エリア任意設定 OZ時、画面上に「M」表示
■ HDMI・DVI・VGA出力搭載カラー 20分割器 TQS-C20HD TQS-C20HD は、最大カメラ20台までの防犯カメラの映像を1つのモニターに 表示して見ることができる、フルハイビジョン出力対応画面20分割器です。TQS-HDシリーズの最大の特徴は、1920×1080解像度出力に対応した HDMI・DVI出力端子を搭載している点があります。 ※HDMI・DVIはどちらか一方のみ出力できます。同時出力不可 近年、防犯用録画機と組み合わせて使用される方が多い市場ですが ライブ監視とデータ保管場所を別にしている大規模システムや 研究用途で使う際には、ライブ映像の画質が重視されたり 故障原因につながるパーツは少ないにこしたことがないため どちらかでいうと、本格的なシステム運用の際には必需品になっている商品です。 映像入出力接続端子は、防犯カメラに採用されているBNC-Jを採用 従来のアナログシステム(CVBS)環境に、容易に組み込みが可能です。 本モデルは、業務用途での使用も想定しカメラ映像スルー出力 を 搭載しています。 1系統は本機に、もう1系統は防犯用録画機に接続するような 大規模システムの構築の際にも従来は、別途映像分配器を 用意する必要がありましたが、本モデルは1台でシステム構築が可能です。CH17-20は、ループスルー出力はございません。 9/16/20台用モデルには、スポット出力も搭載されており スポット出力1-4は、4分割表示の信号を出力可能です。 スポットCH1：カメラCH1-4の4分割表示 スポットCH2：カメラCH5-8の4分割表示...のように 分割表示の信号を出力できます。 本モデルは、20分割表示を始めとした1・4・6・9・16分割表示パターンに 対応します。 TQS-C20HDは、業務用途にも使えるように19インチラックマウントに 対応しています。430W×44H×300Dmm のボディは、EIAラックに簡単に設置できるように 取付用金具も付属しています。 TQS-HDシリーズは、モニター出力にVGA・DVI・HDMIを搭載しています。 大画面の接続時は、HDMI.DVI出力をお使い下さい。 TQS-Vシリーズは、4分割・9分割・16分割モデル TQS-HDシリーズはVGA・HDMI出力搭載4分割・9分割・16分割 20分割モデルをラインナップしています。■ TQS-C20HD 各部名称 ■ TQS-C20HD 接続イメージ ■ TQS-C20HD 付属リモコン 【2020年出荷分より、赤外線リモコンは付属しません】
分割モード 単画面フルスクリーン・4分割・9分割・16分割・20分割 フリーズ・シーケンス表示
外形寸法 430W×44H×300(+10)Dmm 1U
使用温度範囲 -10℃〜+50℃
19インチラック対応カラー16分割器 モニター出力は、HDMI・DVI・VGAに対応フルHD出力(1920×1080) TQS-C16HD 特価：280,000円(税別)
センサータイプ(アラーム接点) OFF-N.O-N.C
日付/時間表示 ON/OFF 3種類(アジア/ヨーロッパ/アメリカ)24H表記
使用電圧 DC12V〜DC24V
ループ出力 BNC-J×16 1.0Vp-p 75Ω(オートロード)
ブザー音 OFF-60秒(ビデオロス時)
アラームリレータイム OFF-30分
ビデオロス ON/OFF 画面上に「VIDEO LOSS」表示
消費電力 10W以下
重量 4.0Kg
※上記仕様及びデザインは予告なく変更される場合がございます。 予めご了承下さい。
使用湿度範囲 20〜85%RH
保証期間 1年間
■ TQS-C20HD 商品構成 ・TQS-C20HD本体・DC12V/3.5Aアダプター・ACケーブル ・19インチラックマウント金具・BNCP-RCAJ×20 ・取扱説明書
モニター出力 HDMI・DVI(1920×1080p 60)・RGB：D-Sub15ピン※HDMI・DVIはどちらか一方のみ出力できます。(※同時出力不可)

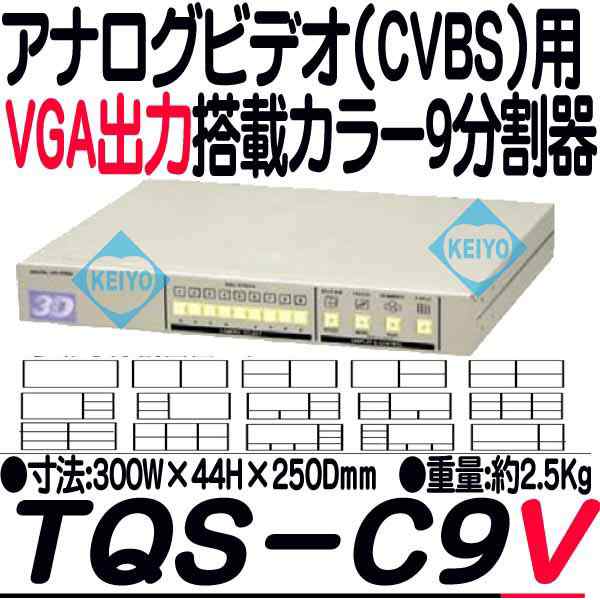

■ 機能の似ている製品 TQS-HDシリーズ 19インチラック対応カラー4分割器 モニター出力は、HDMI・VGAに対応フルHD出力(1920×1080) TQS-C4HD 特価：198,000円(税別) 19インチラック対応カラー9分割器 モニター出力は、HDMI・DVI・VGAに対応フルHD出力(1920×1080) TQS-C9HD 特価：248,000円(税別)
■ 2020年出荷分より、赤外線リモコンは付属しません
表示解像度 ビデオ出力：720×480/30fps HDMI/DVI/VGA：最大：1920×1080・最小：1280×1024(OSDメニューで設定)
ビデオ入力 BNC-J×20 1.0Vp-p 75Ω
カメラタイトル ON/OFF 英数字12文字
■ TQS-C20HD スペック 型番 TQS-C20HD
入力信号 NTSC：720×480・60フィールド・30fps PAL：720×576・50フィールド・25fps
スポットモニター出力 コンポジットビデオ M1-M4(BNC-J×4)
